철골계단 · 난간
앵글 스트링거와 체커플레이트 발판을 공장 가조립합니다. 코드 TY-ST.
ENG
품번을 누르면 상세 사양·주문코드를 볼 수 있습니다. 수치는 업계 통용 범위로 표기합니다.
제1공장에서 CNC 절단 후 SAW 용접·교정합니다. 강종은 SS275(KS D 3503)와 SM355(KS D 3515)를 기본으로 하고, 각형강관은 STKR400·STKR490(KS D 3568)입니다. 표준 길이는 6/9/12 m이며 현장 맞춤 길이는 견적 시 협의합니다.
기둥·보용 TY-WH 용접 H형강과 PEB·트러스용 TY-SHS 각형강관이 기본 포트폴리오입니다.
| 코드 | 규격 | 핵심 사양 | 적용 |
|---|---|---|---|
| TY-WH | 용접 H형강 H200~H900 | SS275 / SM355 · 길이 6/9/12 m · SAW 용접 · Sa2.5 | 건축 기둥·보 · 플랜트 골조 |
| TY-SHS | 각형강관 100×100~400×400 | STKR400 / STKR490 · 두께 3.2~16 mm · 6/8/12 m | PEB 기둥 · 트러스 · 난간주 |
| 코드 | 규격 | 핵심 사양 | 적용 |
|---|---|---|---|
| TY-ST | 철골계단·난간, 폭 900/1,200 | 논슬립 4.5/6.0 · 라이저 180 · 디딤 270 | 공장 · 물류 · 건축 피난계단 |
| TY-HTB | F10T 고장력볼트 M16/M20/M22/M24 | KS B 2819 · 볼트+너트+와셔 2매 | 철골 이음 · 현장 체결 |

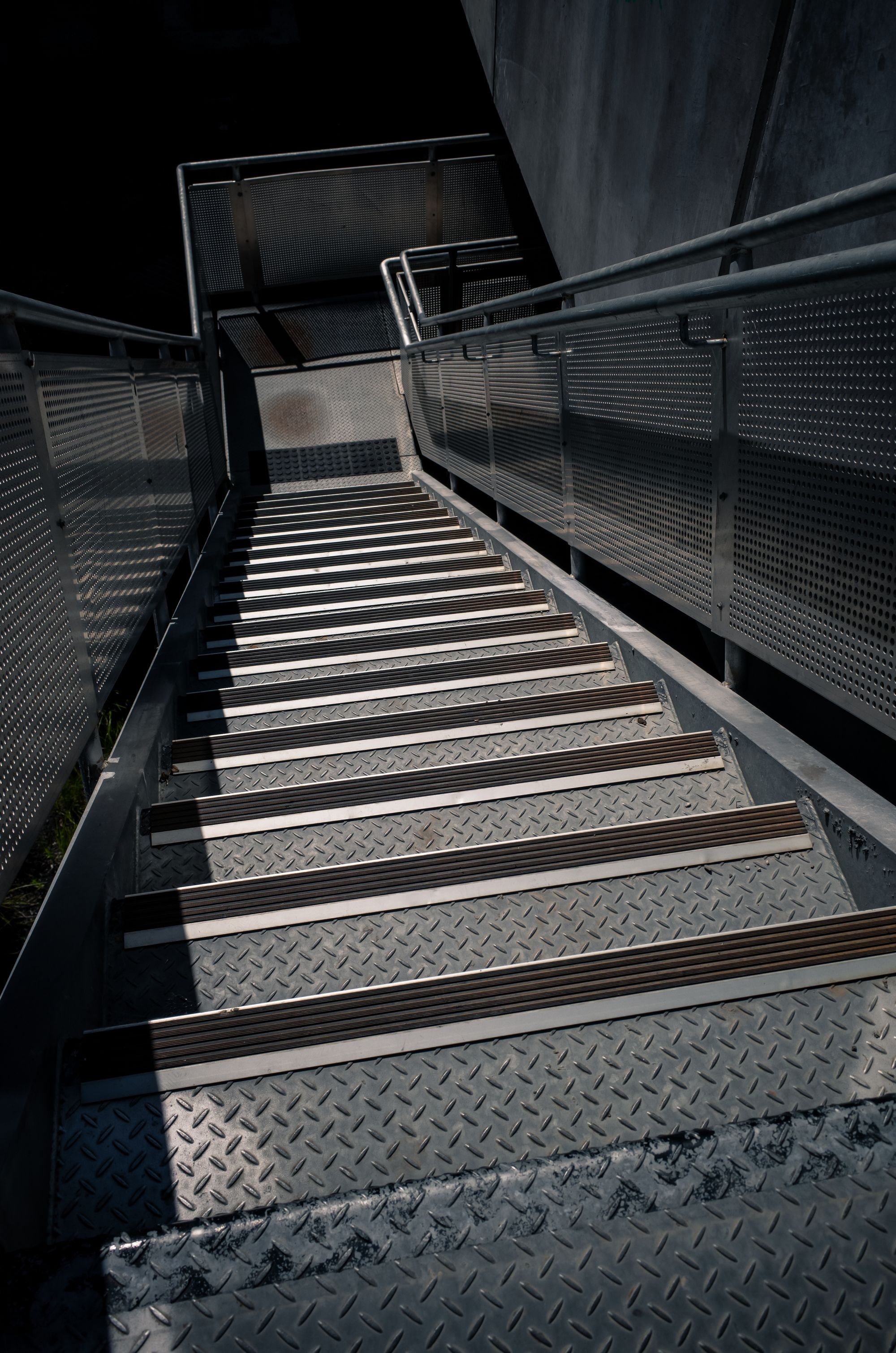

앵글 스트링거와 체커플레이트 발판을 공장 가조립합니다. 코드 TY-ST.

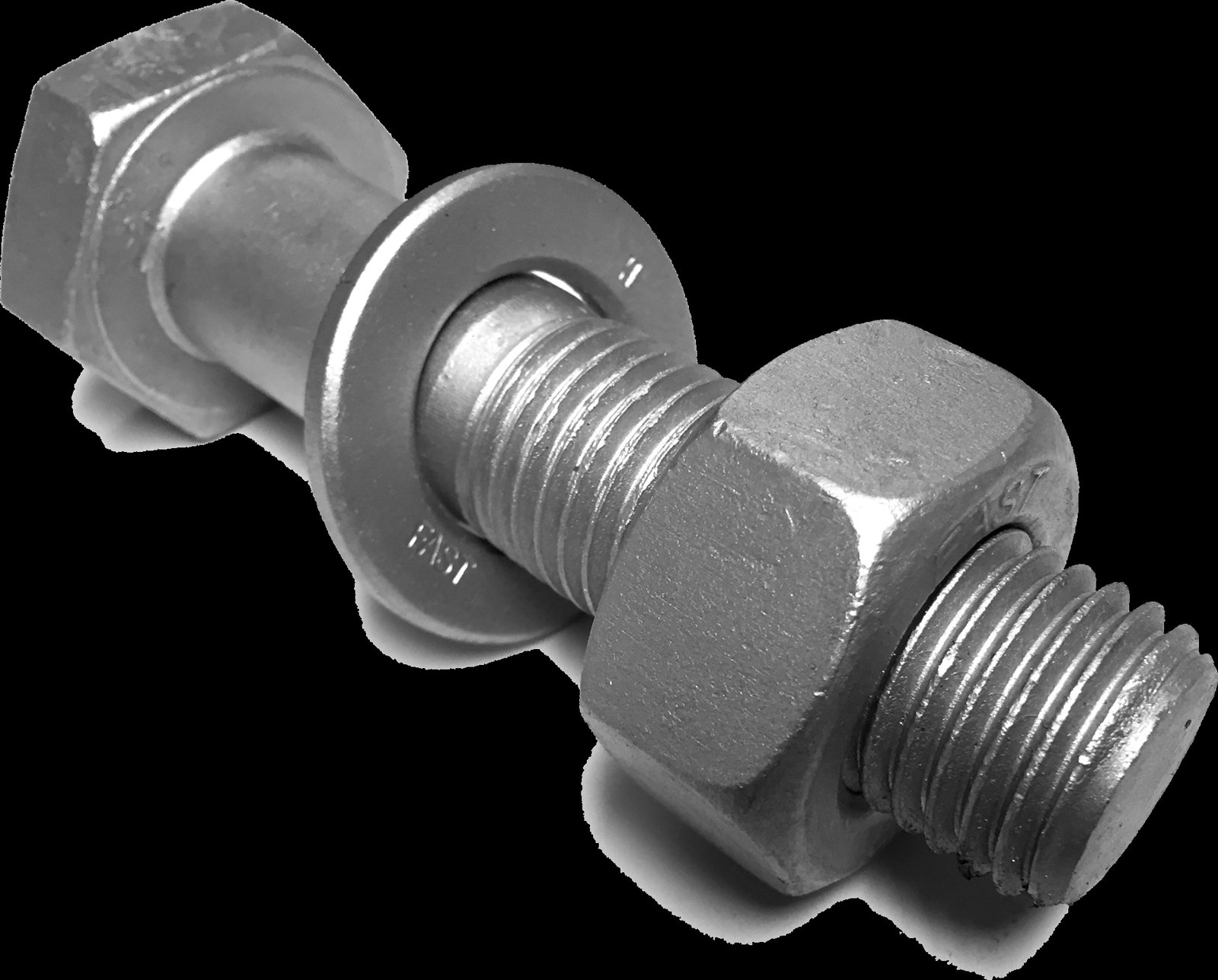

F10T, 토크법 체결. 흑피·용융아연 선택. 코드 TY-HTB.

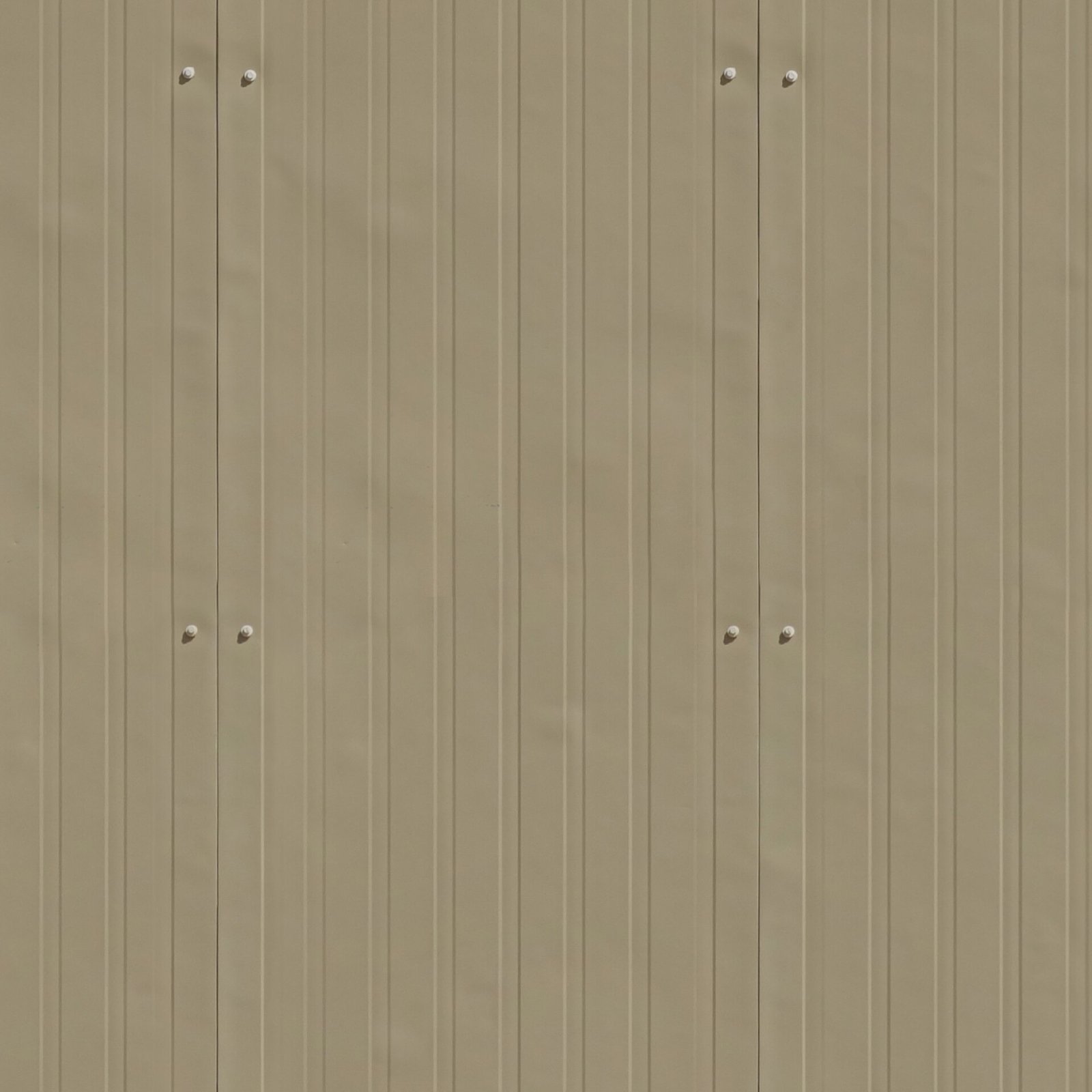

글라스울·우레탄 심재, 유효폭 1,000 mm. 코드 TY-SP.
전 품번 공통입니다. 특수 공차·도장 색상은 기술영업과 합의합니다.
| 강재 추적 | 밀시트 번호와 당사 로트 번호를 출하 번들에 표시합니다. |
|---|---|
| 표준 길이 | H형강 6/9/12 m, 각형강관 6/8/12 m. 현장 맞춤은 절단 여유를 도면에 표기합니다. |
| 표면 | 쇼트블라스트 Sa2.5 후 숍프라이머 15~25 μm 또는 지정 도장. |
| 포장 | 형강은 번들 결속, 데크·패널은 팔레트, 볼트는 박스 단위. |
| 성적서 | 치수, 강종, 도막, 필요 시 UT·MT 결과를 로트 단위로 발행합니다. |
